BEE Board Pinout

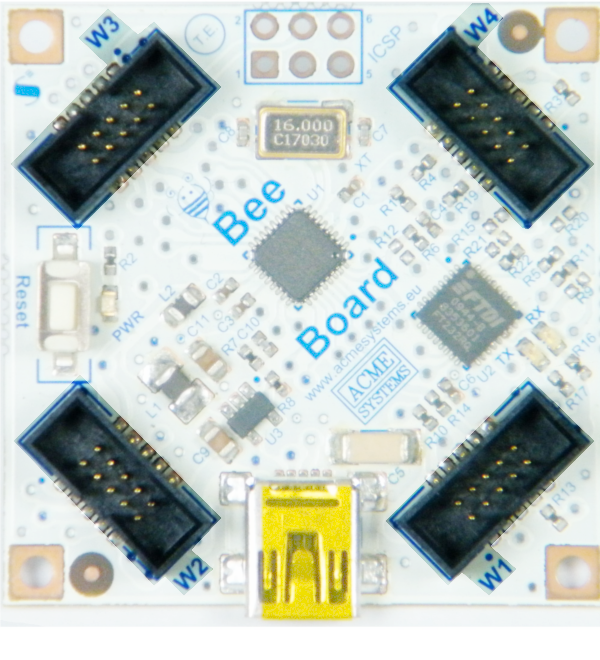

Bee is equipped with 4 wings (W1, W2, W3, W4) pin-like
FoxG20 Daisy1.
All Wings
|
Pin |
W1 |
W2 |
W3 |
W4 |
1 |
3V3 |
3V3 |
3V3 |
3V3 |
2 |
TX |
AVCC |
MOSI Digital 11 |
Digital 8 |
3 |
RX |
AREF |
MISO Digital 12 |
Digital 7 |
4 |
|
GND |
SCK Digital 13 |
Digital 2 |
5 |
|
Analog 0 |
PWM Digital 10 |
Digital 3 |
6 |
|
Analog 1 |
PWM Digital 9 |
Digital 4 |
7 |
I2C SDA |
Analog 2 |
PWM Digital 5 |
I2C SDA |
8 |
I2C SCL |
Analog 3 |
Digital 6 |
I2C SCL |
9 |
5V |
5V |
5V |
5V |
10 |
GND |
GND |
GND |
GND |
|

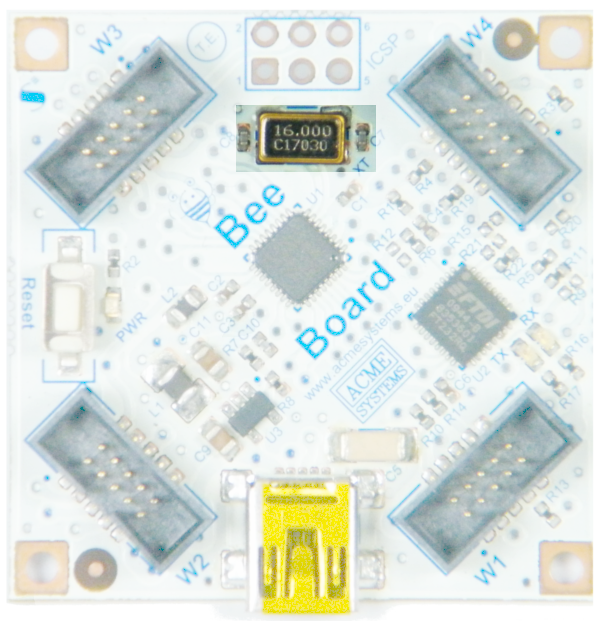

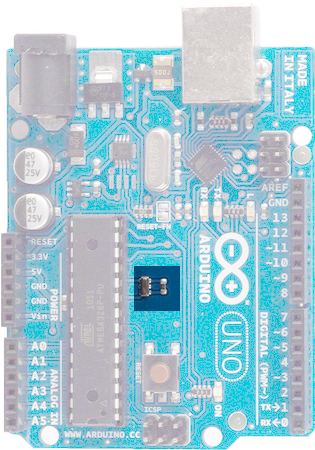

While remaining at a clock speed of 16Mhz, the logic
signals of the Bee are at a level of 3.3V. This provides greater
compatibility with modern chip and lower power consumption.

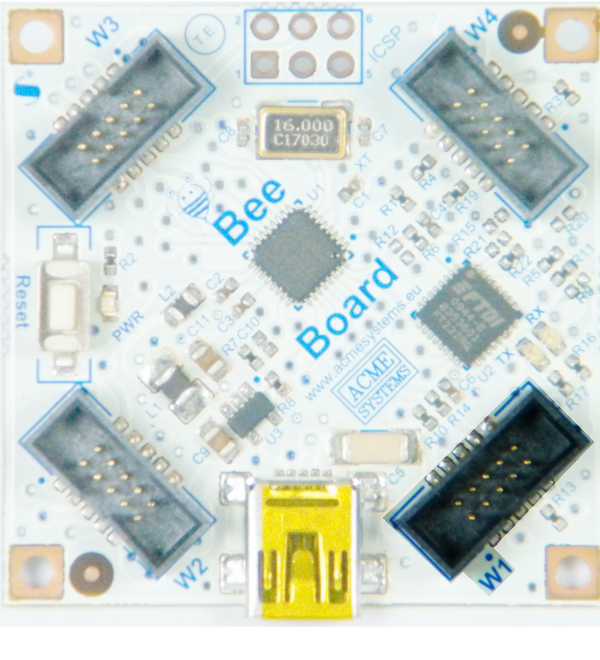

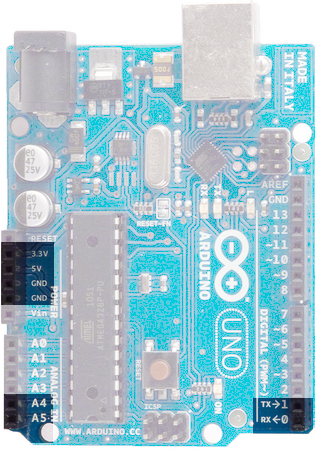

Wing W1: HardSerial-I2C
|
Pin |
Digital |
Analog |
Atmel Name |
1 |
3V3 |
3V3 |
3V3 |
2 |
D1-TX |
|
PD1 |
3 |
D0-RX |
|
PD0 |
4 |
|
|
|
5 |
|
|
|
6 |
|
|
|
7 |
D18-SDA |
PC4 |
PC4 |
8 |
D19-SCL |
PC5 |
PC5 |
9 |
5V |
5V |
5V |
10 |
GND |
GND |
GND |
|

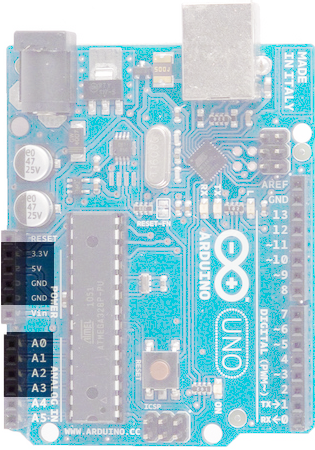

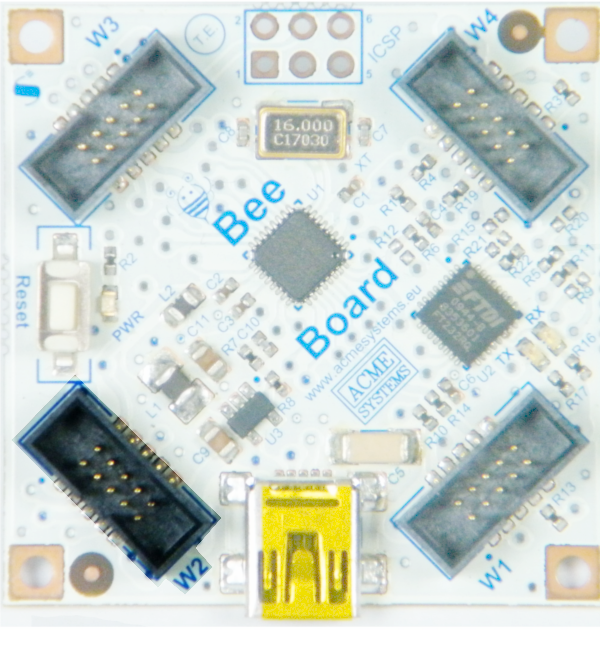

Wing W2: ADC
|
Pin |
Digital |
Analog |
Atmel Name |
1 |
3V3 |
3V3 |
3V3 |
2 |
AVCC |
AVCC |
AVCC |
3 |
AREF |
AREF |
AREF |
4 |
GND |
GND |
GND |
5 |
D14 |
A0 |
PC0 |
6 |
D15 |
A1 |
PC1 |
7 |
D16 |
A2 |
PC2 |
8 |
D17 |
A3 |
PC3 |
9 |
5V |
5V |
5V |
10 |
GND |
GND |
GND |
|

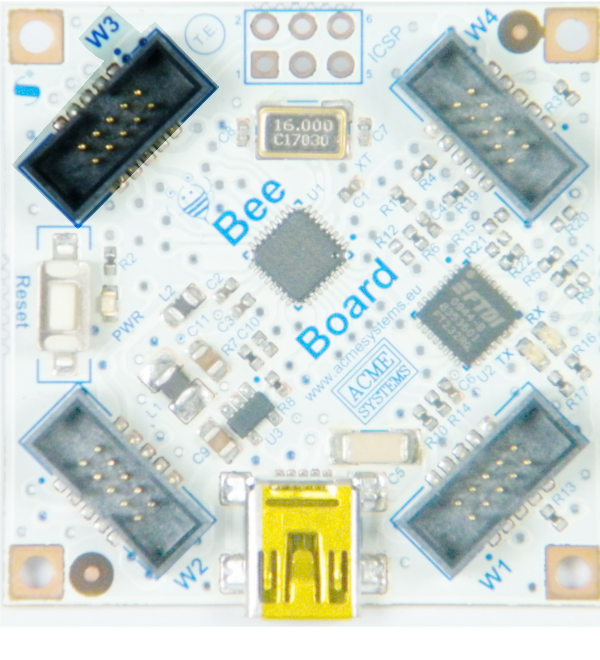

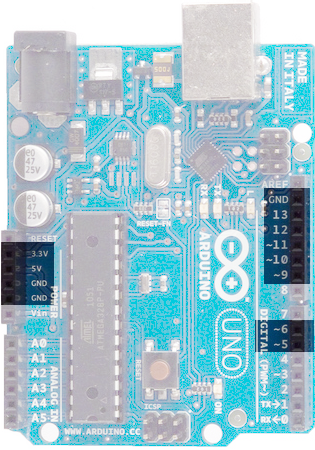

Wing W3: SPI-PWM
|
Pin |
Digital |
Analog |
Atmel Name |
1 |
3V3 |
3V3 |
3V3 |
2 |
D11-MOSI-PWM |
|
PB3 |
3 |
D12-MISO |
|
PB4 |
4 |
D13-SCK |
|
PB5 |
5 |
D10-SS-PWM |
|
PB2 |
6 |
D9-PWM |
|
PB1 |
7 |
D5-PWM |
|
PD5 |
8 |
D6-PWM |
|
PD6 |
9 |
5V |
5V |
5V |
10 |
GND |
GND |
GND |
|

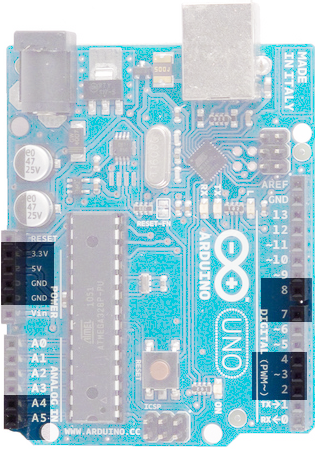

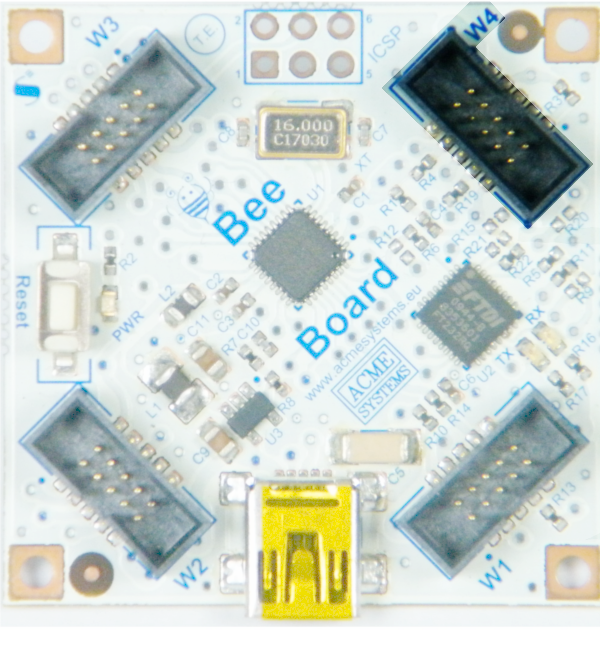

Wing W4: SoftSerial-I2C
|
Pin |
Digital |
Analog |
Atmel Name |
1 |
3V3 |
3V3 |
3V3 |
2 |
D8 |
|
PB0 |
3 |
D7 |
|
PD7 |
4 |
D2 Interrupt0 |
|
PD2 |
5 |
D3 Interrupt1 PWM |
|
PD3 |
6 |
D4 |
|
PD4 |
7 |
D18-SDA |
A4 |
PC4 |
8 |
D19-SCL |
A5 |
PC5 |
9 |
5V |
5V |
5V |
10 |
GND |
GND |
GND |
|

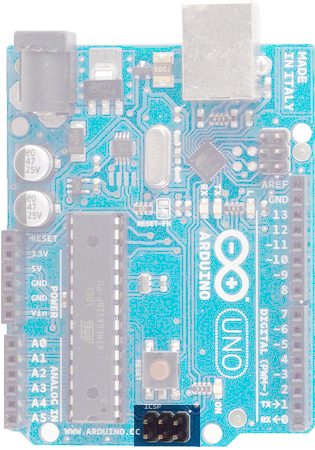

ICSP
|
Pin |
|
Digital |
Atmel Name |
1 |
MISO |
D12 |
PB4 |
2 |
5V |
|
|
3 |
SCK |
D13 |
PB5 |
4 |
MOSI |
D11 |
PB3 |
5 |
RESET |
|
|
6 |
GND |
|
|
|

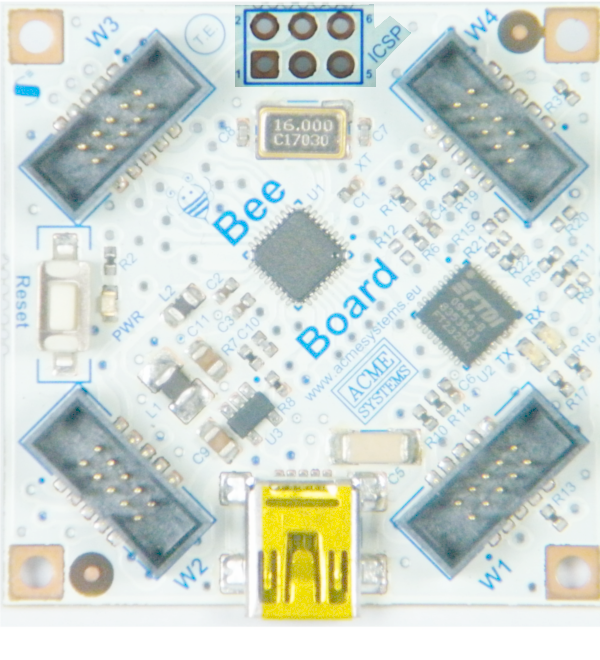

ICSP Port is used to burning the bootloader of the ATmega328P. Bee
Board is shipped with Optiboot
pre-programmed bootloader.

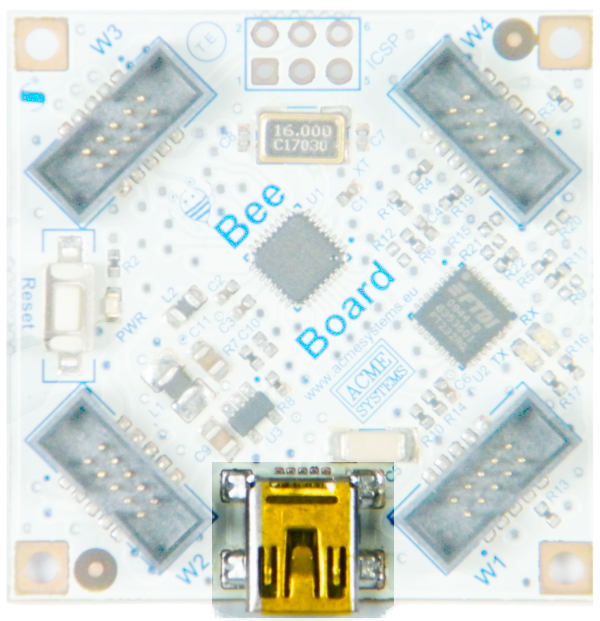

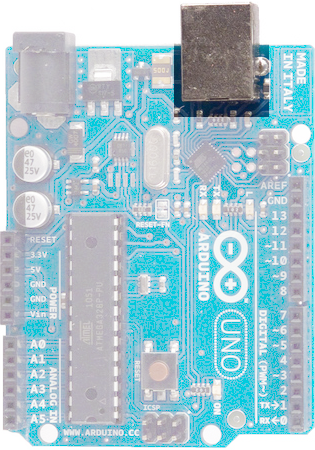

Mini-B USB plug. This port used to: 5V In Power, Programming Board
through Software Environment, Serial to USB converter communication.

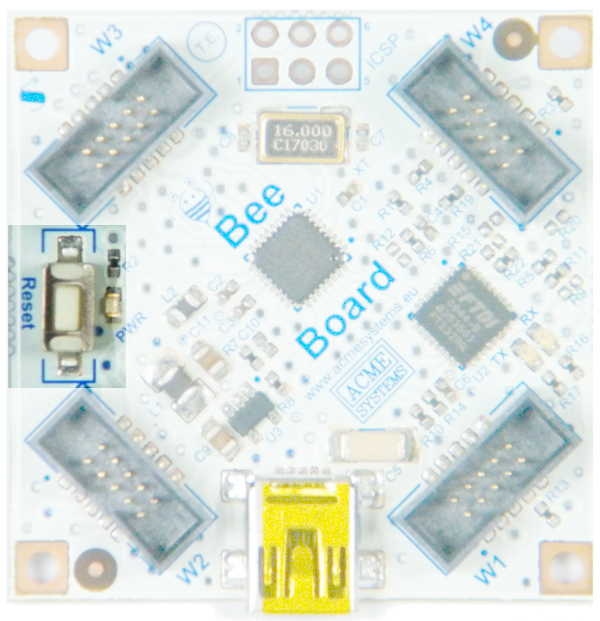

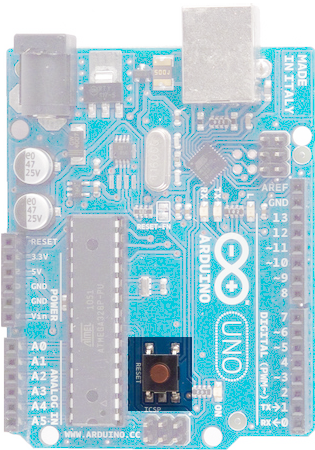

Reset Button. This button resets the ATmega328P micro

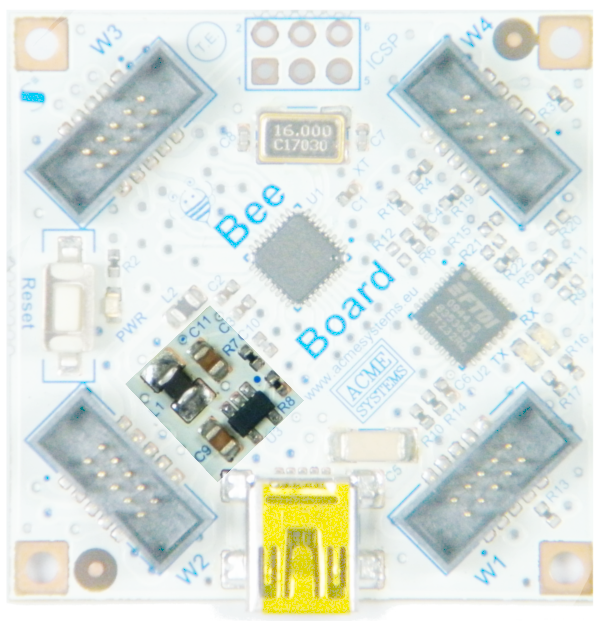

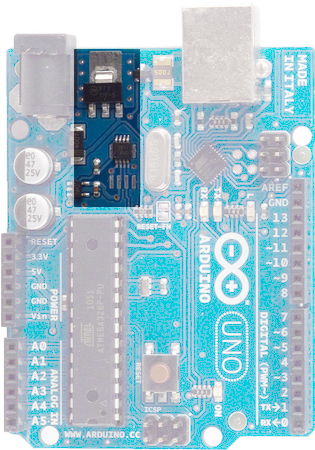

Step-Down Voltage Regulator. Provides 3.3V on board.

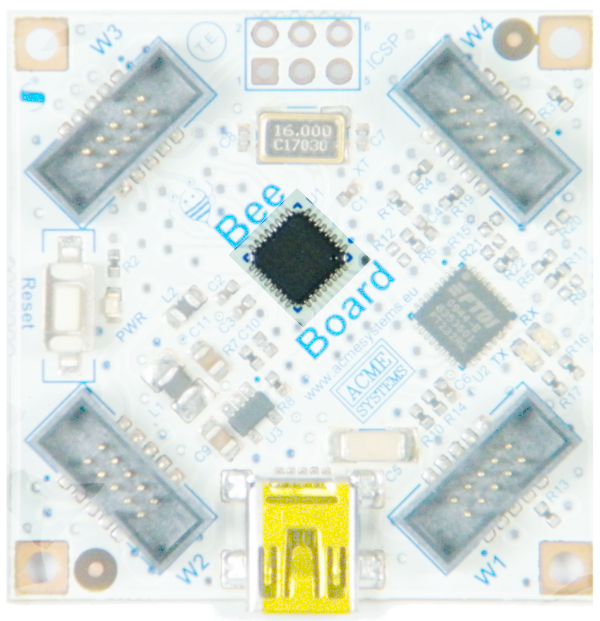

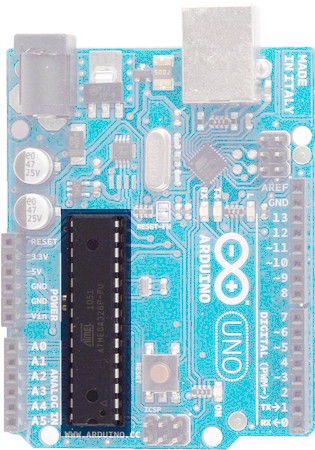

ATmega328P QFN32 Microcontroller: 32K Flash Memory, 2K SRAM, 1K EEPROM

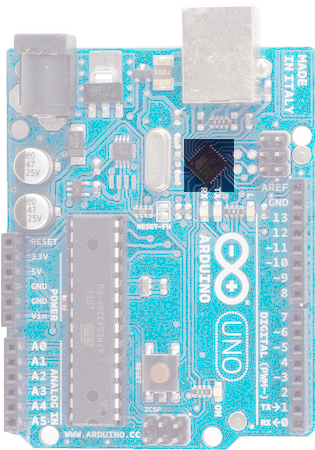

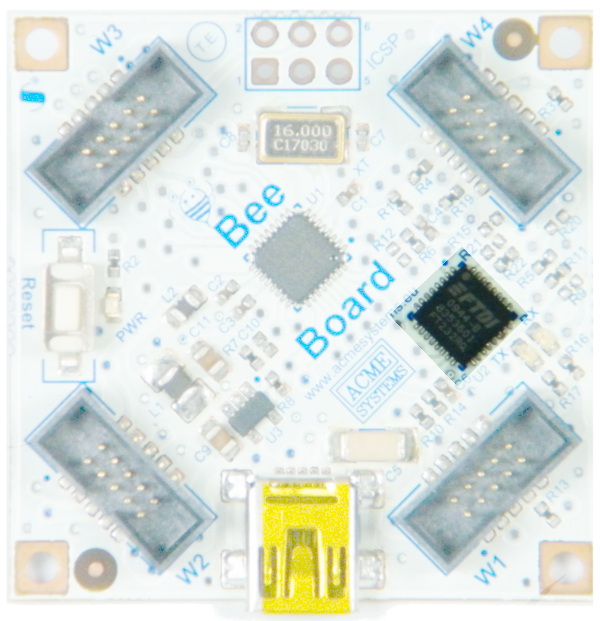

FTDI FT232RQ QFN32 : Serial TTL to USB converter.
