Appunti relativi al gateway tornelli Touch (ACME-0011)

Linee di I/O usate

Pin Aria Name Signal Interface Uso
S22 PA1 RXD0 /dev/ttyS1 Testa di lettura 1
S17 PA6 RXD1 /dev/ttyS2 Testa di lettura 2
S15 PA8 RXD2 /dev/ttyS3 Testa di lettura 3
N18 PC15 GPIO79 Rele 1
N19 PC16 GPIO80 Rele 2
N20 PC17 GPIO81 Rele 3
N21 PC18 GPIO82 Led rosso
N22 PC19 GPIO83 Led verde
N23 PC20 GPIO84 Buzzer

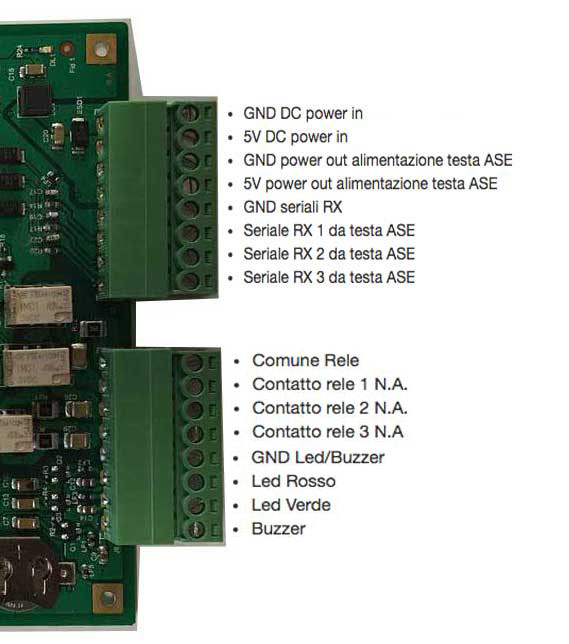

Segnali sui morsetti

Datasheet

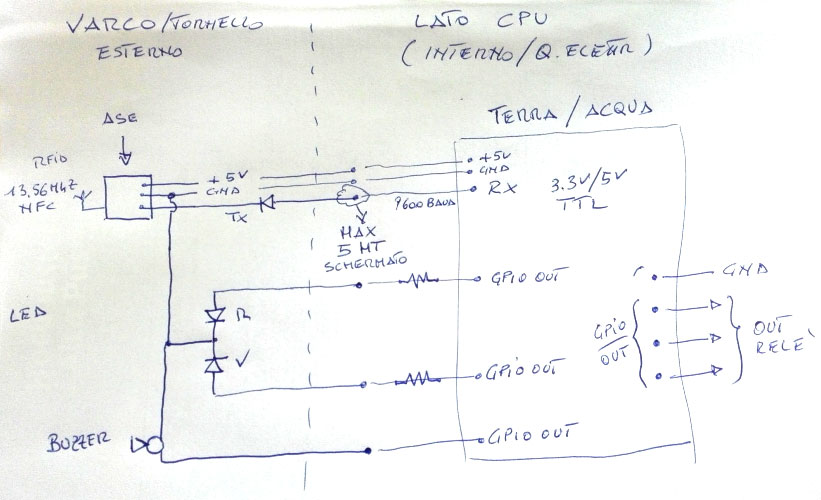

Varie

File utili
