Appunti relativi al Multicon Touch (ACME-0009)

Test

Prova touch:

FRAMEBUFFER=/dev/fb0 startx

Prova display:

mplayer mf://*.jpg -mf fps=1

Prova rete:

ping 192.168.1.1

Accendere l'adattatore WiFi

GPIO PE31 (Kernel ID 159) pilota l'accensione del modulo WiFi.

  • 1 Modulo WiFi ON
  • 0 Modulo WiFi OFF

All'accensione il modulo WiFi è spento

Configurazione

# echo 159 > /sys/class/gpio/export
# echo out > /sys/class/gpio/pioE31/direction

Accensione

# echo 1 > /sys/class/gpio/pioE31/value

Spegnimento

# echo 0 > /sys/class/gpio/pioE31/value

Alimentazione display LCD

Il pin PD24 (Kernel ID 159) va sulla linea EN del chip che alimenta la retroilluminazione.

  • 0 LCD ON
  • 1 LCD OFF

Configurazione linea

# echo 120 > /sys/class/gpio/export
# echo out > /sys/class/gpio/pioD24/direction

Accensione

# echo 0 > /sys/class/gpio/pioD24/value

Spegnimento

# echo 1 > /sys/class/gpio/pioD24/value

Regolazione luminosità

Directory

echo 4 > /sys/class/backlight/backlight/brightness

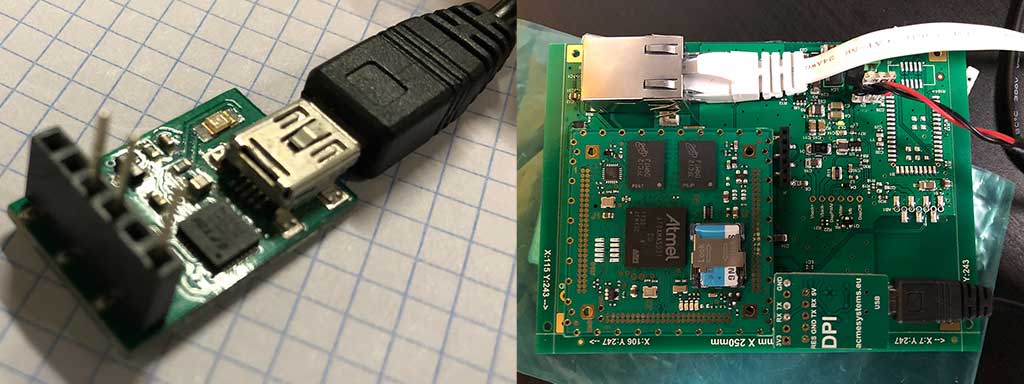

Pinout

J4

Signal Description
RXD2 /dev/ttyS3 RX line
TXD2 /dev/ttyS3 TX line
DTXD Debug port TX line
DRXD Debug port RX line
WKUP
GND Ground

By default the debug port is at 115200,8,N,1

J6

Signal Description
3V3 Power out 3V3
URXD0 /dev/ttyS5 RX line
UTXD0 /dev/ttyS5 TX line
TWD0 I2C0 data or /dev/ttyS6 TX line
TWCK0 I2C0 clock or /dev/ttyS6 RX line
GND Ground

By default the debug port is at 115200,8,N,1

Kernel Linux

Le prove sono state fatte con un Kernel long term versione 4.4.16. Questi sono i file utilizzati.

Buildroot 2016-08

x.org

Target packages  --->
    Graphic libraries and applications (graphic/text)  --->
        [*] X.org X Window System  --->
