Notes for a wall mount mini terminal for audio applications

This article contains the feasibility notes to build a wall mount terminal for audio application requested by an Acme customer

Feature requested by the customer

  • Small Oled display 128x128 with SPI interface
  • Stereo class-d output
  • Two PDM microphone
  • Boot from MMC0 bus (required to use both Class D audio out lines)

Wirings

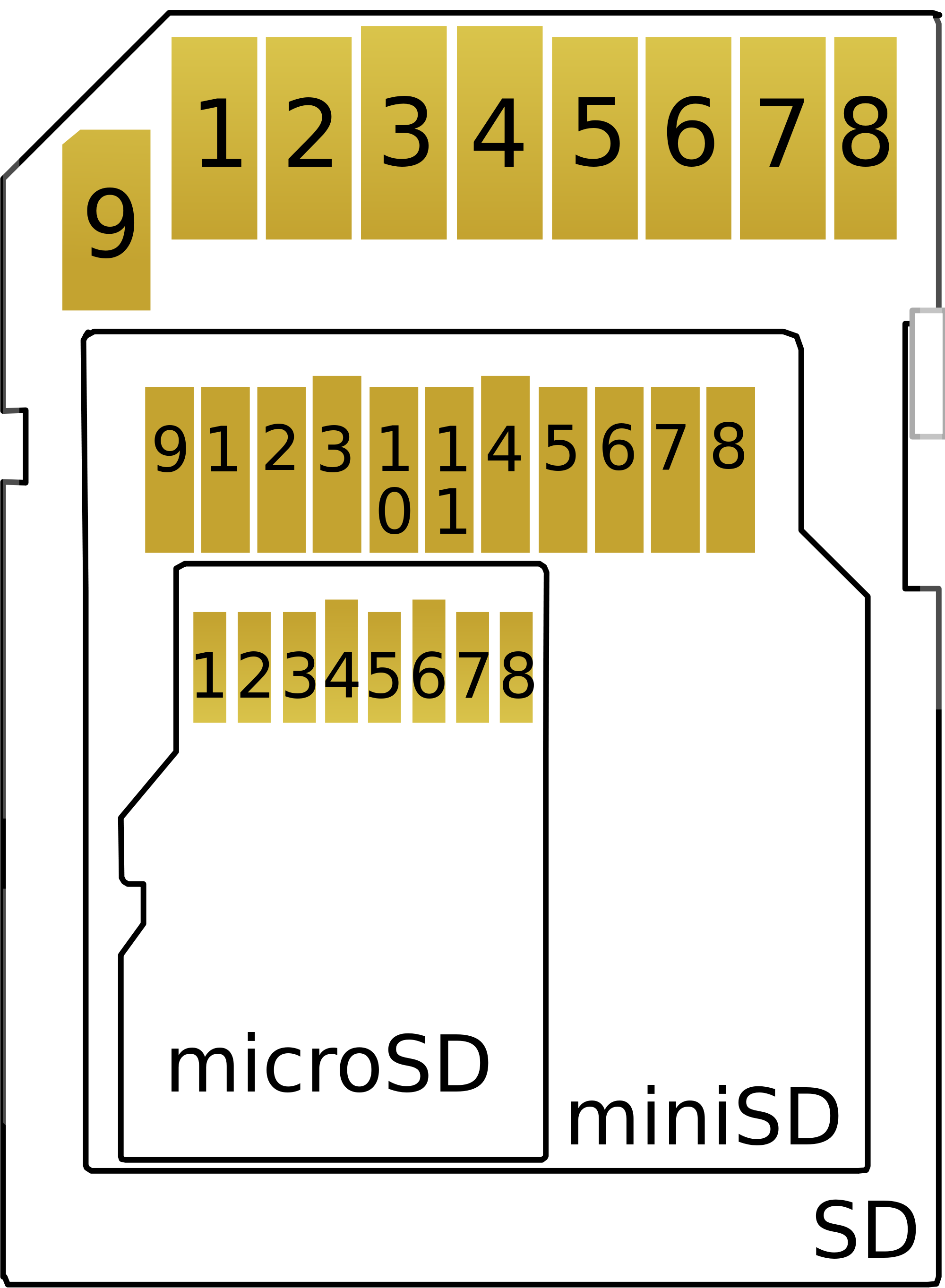

Micro SD on MMC0

Place a 68k pull-up resistor on DATA 0,1,2,3 and CMD

CPU line SD Signal SD Pin #
PA0 CLK 5
PA1 CMD 2
PA2 DATA 0 7
PA3 DATA 1 8
PA4 DATA 2 9
PA5 DATA 3 1
VCC 4
GND 3,6
PA13 GND (CD)

Oled display

Signal Berta D2 ADAFRUIT
SPI0 MOSI PA15 SI
SPI0 MISO PA16 SO
SPI0 SCLK PA14 CL
SPI0 CS0 PA17 OC
Reset PA9 R
D/C PA12 DC
3V 3V 3V
GND GND GND

PDMIC

Connessioni microfono e Berta D2

Signal Berta D2 MP34DT05-A
3V 3V 1 - VDD
3V 3V 2 - LR
PDMIC_CLK PB27 3 - CLK
PDMIC_DAT PB26 4 - DOUT
GND GND 5 - GND

CLASS D

Signal Audio
PB1 CLASSD_R0
PB2 CLASSD_R1
PB3 CLASSD_R2
PB4 CLASSD_R3
PA28 CLASSD_L0
PA29 CLASSD_L1
PA30 CLASSD_L2
PA31 CLASSD_L3

To put inside ahb section

sdmmc0: sdio-host@a0000000 {
    bus-width = <4>;
    pinctrl-names = "default";
    no-1-8-v;
    non-removable;
    pinctrl-0 = <&pinctrl_sdmmc0_default>;
    status = "okay";
};

sdmmc1: sdio-host@b0000000 {
    bus-width = <4>;
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_sdmmc1_default>;
};

/* Disable USB gadget to set free PA31 used by the Class-D circuitry */

usb0: gadget@300000 {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_usba_vbus>;
};

To put inside apb section

classd: classd@fc048000 {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_classd_default>;
    /*atmel,pwm-type = "diff";*/
    atmel,pwm-type = "single";
    atmel,non-overlap-time = <0>;
    status = "okay";
};

spi0: spi@f8000000 {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_spi0_default>;
    status = "okay";

    device@0 {
        rotate = <0>;
        bgr;
        fps = <30>;
        compatible = "solomon,ssd1351";
        spi-max-frequency = <20000000>;
        reg = <0>;
        regwidth = <8>;
        buswidth = <8>;
        verbose = <3>;
        reset-gpios = <&pioA PIN_PA13 0>;
        dc-gpios = <&pioA PIN_PA12 0>;
    };
};

pdmic@f8018000 {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_pdmic_default>;
    atmel,model = "PDMIC @ RoadRunner";
    atmel,mic-min-freq = <1000000>;
    atmel,mic-max-freq = <3246000>;
    atmel,mic-offset = <0x0>;
    status = "okay";
};

To put inside pinctrl@fc038000 section

pinctrl_classd_default: classd_default {
    pinmux = <PIN_PB1__CLASSD_R0>,
         <PIN_PB2__CLASSD_R1>,
         <PIN_PB3__CLASSD_R2>,
         <PIN_PB4__CLASSD_R3>,
         <PIN_PA28__CLASSD_L0>,
         <PIN_PA29__CLASSD_L1>,
         <PIN_PA30__CLASSD_L2>,
         <PIN_PA31__CLASSD_L3>;
    bias-pull-up;
};

pinctrl_sdmmc0_default: sdmmc0_default {
    cmd_data {
        pinmux = <PIN_PA1__SDMMC0_CMD>,
             <PIN_PA2__SDMMC0_DAT0>,
             <PIN_PA3__SDMMC0_DAT1>,
             <PIN_PA4__SDMMC0_DAT2>,
             <PIN_PA5__SDMMC0_DAT3>;
        bias-disable;
    };

    ck_cd_rstn_vddsel {
        pinmux = <PIN_PA0__SDMMC0_CK>,
             <PIN_PA13__SDMMC0_CD>;
        bias-disable;
    };
};

pinctrl_pdmic_default: pdmic_default {
    pinmux = <PIN_PB26__PDMIC_DAT>,
        <PIN_PB27__PDMIC_CLK>;
    bias-disable;
};

at91bootstrap setup

Memory selection  --->
    SD Card Configuration  --->
        SD Host Controller Select (On SDHC0)  --->
            (X) On SDHC0
            ( ) On SDHC1

Kernel setup

Enable Class D support

Device Drivers >
    Sound card support >
        Advanced Linux Sound Architecture >
            ALSA for SoC audio support
                <*>   SoC Audio for the Atmel System-on-Chip
                <*>     Atmel ASoC driver for boards using CLASSD

Enable the Kernel support for small TFT LCD with ILI9341 LCD Controller

Device Drivers  --->
  [*] Staging drivers  --->
    <*>   Support for small TFT LCD display modules  --->
        <*>   FB driver for the SSD1351 LCD Controller

Enable PDMIC

Device Drivers >
    Sound card support >
        Advanced Linux Sound Architecture >
            ALSA for SoC audio support
                <*>   SoC Audio for the Atmel System-on-Chip
                <*>     Atmel ASoC driver for boards using PDMIC

User space notes

Disegnare sul display in Python direttamente sul frame buffer

Installare Pittorix

git https://github.com/robertmuth/Pytorinox.git

Installare PIL e numpy

sudo apt update
sudo apt install python3-pil
sudo apt install python3-numpy

Provare gli esempi su questa pagina:

Riproduzione video

sudo mplayer -vo fbdev watch.mov

PDMIC

sudo arecord -D hw:1,0 -d 10 -f S16_LE -c1 -r48000 p48000.wav
sudo arecord -D hw:1,0 -d 10 -f cd -c1 -r48000 p48000.wav
sudo arecord -D hw:1,0 -d 10 -f cd -c2 -r48000 p48000.wav

Class D

List the adio devices

sudo aplay -l
**** List of PLAYBACK Hardware Devices ****
card 0: CLASSD [CLASSD], device 0: CLASSD PCM atmel-classd-hifi-0 [CLASSD PCM atmel-classd-hifi-0]
  Subdevices: 1/1
  Subdevice #0: subdevice #0

Play

sudo mplayer money.m4a

Wolfson WM8731

DAISY-16-V2 WM8731 MikroE Atmel I2SC RoadRunner
1 3V3
2 RF ADCLRC ADCLRC I2SC_WS PC3
3 RD ADCDAT ADC-MISO I2SC_DI PC4
4 TK BCLK ACD-SCK I2SC_CK PC1
5 TF DACLRC DACLRC I2SC_WS PC3
6 TD DACDAT ACD-MOSI I2SC_DO PC5
7 SDA SDIN I2C-SDA
8 SCL SCLK I2C-SCL
9 RK BCLK ACD-SCK I2SC_CK PC1
10 GND
I2SC_MCK PC2

Hardware notes

Links

Microfono ST MP34DT05-A (Scheda du valutazione ST)

Microfono PDMIC WM7211 (obsoleto)

Alternativa Microfono PDMIC ST MP34DT01-M
