Using a Texas Instruments rail-to-rail DAC7512

In questo articolo descriviamo come interfacciare il DAC rail-to-rail DAC7512 di Texas Instruments.

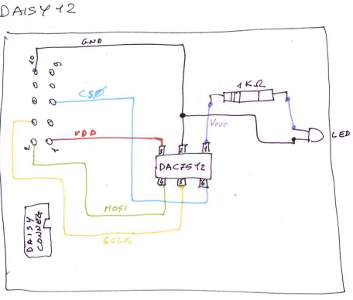

Realizzeremo il circuito di esempio sul modulo per esperimenti Daisy-12 secondo il circuito riportato nella figura seguente:

Con questo circuito abbiamo scelto di connettere il nostro device slave al CS0 quindi il device da prendere in considerazione, e su cui operare, sara' /dev/spidev1.0

Vediamo alcuni messaggi dal log del kernel:

debarm:~# dmesg  | grep -i spi
atmel_spi atmel_spi.1: Atmel SPI Controller at 0xfffcc000 (irq 13)
debarm:~# ls /dev/spidev1.*
/dev/spidev1.0  /dev/spidev1.1  /dev/spidev1.2  /dev/spidev1.3

In accordo con il datasheet del nostro slave SPI, ora dobbiamo inviare alcuni comandi di inizializzazione.
